POS机解决方案

双屏异步双显示触控柜员机解决方案,工控主板使用推荐

时间:2015-08-06 点击:573

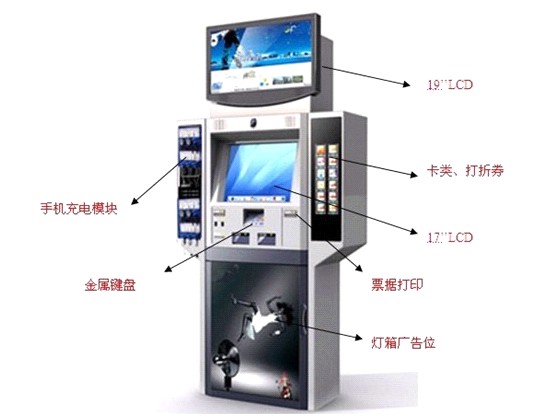

案例效果图:

推荐使用如下三种主板方案(性能逐步增强):

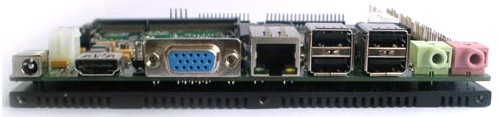

推荐使用工控主板方案一:WTM-A6

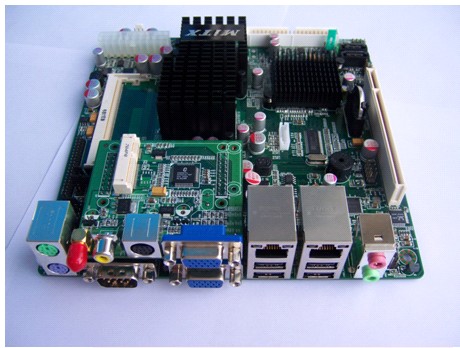

VGA+VGA如下示图:

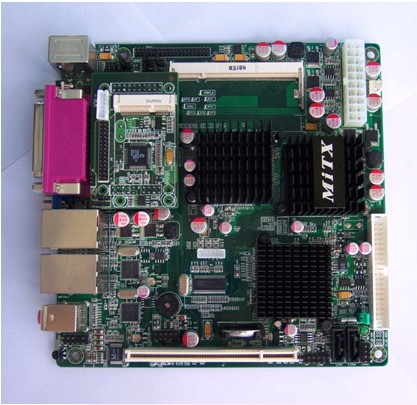

VGA+24位LVDS如下示图:

产品特点:
电源:  ATX 供电模式;
CPU:  板载集成Intel N270 单核处理器(1.6Ghz 512K二级缓存);
视频输出:  共3路输出,板载VGA集成Intel GMA 950显示芯片,扩展输出第二组VGA,,双通道24位LVDS,AV输出(VGA内置扩展排针2*6  2.54mm),可以同步或者异步输出接口组合 VGA+VGA,VGA+LVDS
内存:   支持笔记本封装内存DDR2 最大支持2G;
网络:   2*RTL8103EL百兆网卡,支持无盘引导和网络唤醒;
板载Mini-pciE槽,支持无线上网;(最新mini-pcie卡支持wifi上网+3G上网+GPS+蓝牙)保证通信的持续性和稳定性特别是可移动性的需求;
接口:   8*USB(外置4USB ,内置4USB)6*COM (均可选择5V 12V 或不带电模式),支持看门狗功能
声音: 板载ALC662 HD 6.1声道声卡,便于客户组合使用各种声道的音箱
散热:  芯片组采用铝合金散热效果,
工作环境参数:Operating Temperature: 0°C~60°C (32°F~140°F)
Storage Temperature: -20°C~80°C (-68°F~176°F)
Relative Humidity:   10%—90% (non-condensing)

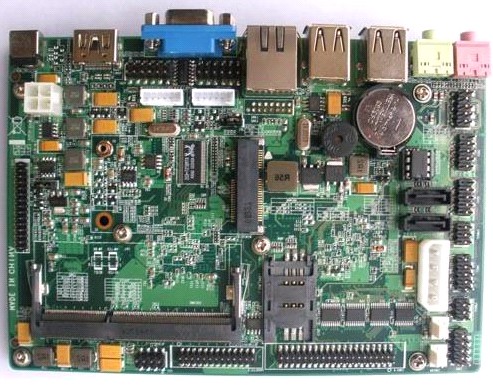

推荐使用工控主板方案二:WTM-EV6



产品特点:
电源:  单电源DC 12V供电模式;
CPU:  板载集成Intel D525 双核处理器(1.8Ghz 1M二级缓存),可流畅播放1080p高清视频;
视频输出:  共5路输出,板载VGA集成Intel GMA 3150显示芯片,扩展输出第二组VGA,HDMI,单通道24位LVDS,(两组VGA均内置扩展排针2*6  2.54mm),可以同步或者异步输出接口组合 VGA+VGA; VGA+HDMI;VGA+LVDS)
内存:   支持笔记本封装内存DDR3 最大支持4G;
网络:   1*RTL8111DL千兆网卡,支持无盘引导和网络唤醒;
板载Mini-pciE槽和SIM座,支持无线上网及3G上网功能;(最新mini-pcie卡支持wifi上网+3G上网+GPS+蓝牙)保证通信的持续性和稳定性特别是可移动性的需求;
接口:   8*USB(外置4USB ,内置4USB)6*COM (均可选择5V 12V 或不带电模式),支持看门狗功能
声音: 板载ALC662 HD 6.1声道声卡,便于客户组合使用各种声道的音箱
散热:  大面积整板全铝合金散热效果,四周及散热片均有孔位可以让客户自由安装。产品自身的结构的特殊性架构可安装在狭小的空间中,支持主动式散热或被动式散热,便于客户机器的防尘效果。

工作环境参数:Operating Temperature: 0°C~60°C (32°F~140°F)
Storage Temperature: -20°C~80°C (-68°F~176°F)
Relative Humidity:   10%—90% (non-condensing

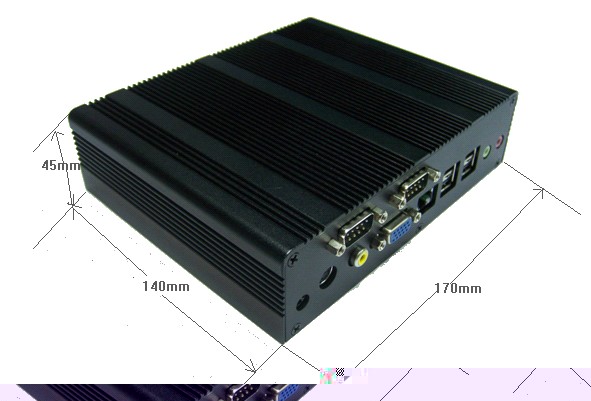

整机产品效果如图:

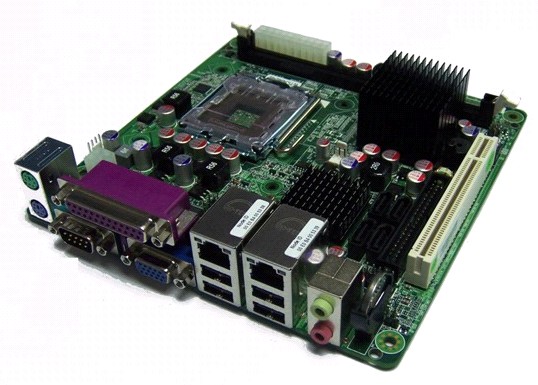

推荐使用工控主板方案三:WTM-G4L-62L


工作环境参数:Operating Temperature: 0°C~60°C (32°F~140°F)
Storage Temperature: -20°C~80°C (-68°F~176°F)
Relative Humidity:   10%—90% (non-condensing
电源:  ATX 供电模式;
CPU:支持INTEL全系列775处理器,支持800Mhz/1066Mhz/1333Mhz外频;
视频输出: 共2组,芯片组集成X4500显示核心,支持高清硬件视频解码(VGA内置扩展排针2*6  2.54mm);扩展支持24位双通道LVDS,可支持VGA+LVDS,支持同步或异步双屏双显示;
内存:支持内存DDR3 最大支持4G;
网络:集成2*RTL8111DL双千兆网卡,支持无盘启动及网络唤醒功能;
接口: 8*USB,6*COM (第二个COM支持5V 12V 或不带电模式),4*SATA,1*IDE;支持看门狗功能
声音:板载ALC662  HD  6.1声道声卡,便于客户组合使用各种声道的音箱
散热:采用8010静音风扇(台湾厂产),噪音小散热效果好,保修期内风扇全保,
架构:采用MINI-ITX板型,尺寸小巧,高度集成,便于客户将主机安放于狭小的空间,极大的节省产品占地空间。
